应用范围



纺织部

纺织

各种类型倍捻机锭环、加捻器

摩擦盘、导丝器、卷绕槽筒



喷涂陶瓷涂层应用于典型的纺织机械设备有:涤纶设备、腈纶设备、黄化机、清洗机、喷水织机、针织机、熔融纺丝机、整编机、倍捻机等。典型零件有罗拉、导丝钩、剑杆织布机选纬指,疏面机大压辊、小压辊、锡林轴铸铁外盘、轧辊表面、给棉罗拉轴、上斩刀传动轴、道夫轴;浆纱机通气阀、烘房边轴平面结合处、浸没花蓝轴、上浆滚轴头、主轴轴颈、导纱辊、压浆辊、回潮测湿辊、经轴轴颈、布纱机轴颈;加捻机和拉断机罗拉、大辊、整经机罗拉、导丝机罗拉、热滚及分丝辊、导布辊、印花辊辊面及轴颈、摩擦盘。图3~图13为典型热喷涂零件。



3.功能涂层

------------------------------------------------------------------------------------------------------------------

1.图片

倍捻机



2.应用范围

纺织部

纺织

各种类型倍捻机锭环、加捻器

摩擦盘、导丝器、卷绕槽筒



3.功能涂层

 倍捻机

------------------------------------------------------------------------------------------------------------------

1.图片

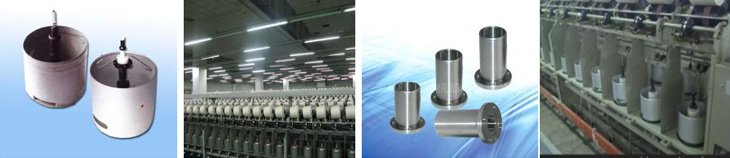

倍捻机锭环



2.应用范围

纺织织部

纺织

各种类型倍捻机锭环、加捻器

摩擦盘、导丝器、卷绕槽筒



3.功能涂层

             倍捻机锭子                         加捻器

倍捻机锭子纱筒

------------------------------------------------------------------------------------------------------------------

1.图片

             摩擦盘、                                             导丝器、                                    卷绕槽筒                 卷绕槽筒

捻轴辊                                 染印蒸球外壁内壁喷涂



2.应用范围

下面重点介绍两种喷涂产品:成型板、锭杯。

(1) 成型板。

成型板广泛应用于纺织机械,其表面遭受很细的高速化纤丝(达700~1000m/s)的磨损而形成沟槽,影响零件的使用。

采用等离子喷涂Al2O3/TiO2涂层或Cr2O3涂层,可显著提高涂层的耐磨损性能,延长零件使用寿命。成型板基材为钢基体,外表面镀镍处理。喷砂时要注意喷砂压力及砂粒粒度,避免损伤镀镍层。喷涂过程完全自动化,喷枪由六轴机械手操控,成型板固定于专用工装上旋转,既可以保障涂层质量的稳定性,还可以大幅提高生产效率。成型板涂层表面粗糙度≤Ra0.3,要求较高,涂层必须经过磨削和研磨加工才能满足要求,涂层后加工目前采用机械和手工结合的方式进行。

(2) 锭杯。

锭杯是倍捻机上的关键零部件,其外圆表面采用等离子喷涂制备Al2O3/TiO2涂层,可起到耐磨减摩、导静电的作用。近几年由于我国倍捻机的需求量很大,每台倍捻机需装配256件锭杯,我国每年锭杯的需求量大约在800万件左右。所以锭杯的热喷涂生产需求量很大,主要集中在浙江的德清地区,几家大的企业,每天喷涂生产量在5000件以上,有的甚至在10000件以上。

锭杯的涂层由“Ni/Al底层+Al2O3/40TiO2工作层”构成,涂层厚度≥0.15mm,涂层最终粗糙度应优于Ra1.6。锭杯的喷涂过程自动化程度较高,喷枪由六轴机械手操控,锭杯固定于图14所示意的专用工装上,等离子喷涂设备和工件的装卸均是不间断连续运行,所以生产效率极高。

4 展望

(1) 随着热喷涂技术的不断发展进步,新工艺技术如高速火焰喷涂、超音速等离子喷涂等技术将会在纺织机械设备中得到更广泛的应用。同时,新工艺技术所涉及的涂层材料也会应用于纺织零部件上,如钴-碳化钨、钴-铬-碳化钨、氧化锆等。

(2) 随着国外技术的逐步引进吸收、纺织品质量要求的不断提高,热喷涂涂层质量会进一步得到改善和提高。比如等离子喷涂Al2O3/TiO2涂层或Cr2O3涂层,同国外进口产品相比较,目前国内产品在涂层致密性、结合强度、涂层厚度等方面均存在差距。

(3) 目前国内从事纺织机械零部件热喷涂的厂家之间竞争非常激烈,产品定价普遍偏低,部分产品价格甚至低于正常价值,使得生产企业很难在产品质量方面主动做出改进和提高;企业生产劳动条件和环境保护措施也难以改善,这些都不利于企业的持续稳定发展,希望引起有关方面特别是业内人士的注意。



3.功能涂层
